نقشه اتوکدی و پوستر آبدرمانی کانسپت از مولکول آب | ۶۱

دانلود پروژه معماری نقشه اتوکدی و پوستر شیت بندی شده آبدرمانی

دانلود نقشه اتوکدی آبدرمانی سرعین به همراه پوستر از سایت معمارنشان



دانلود طراحی نقشه اتوکدی همراه پوستر شیت بندی شده با کیفیت آبدرمانی سرعین. کانسپت (ایده، concept) این پروژه از مولکول آب می باشد.



این پروژه در سه پوستر تری دی شیت بندی شده و ترسیمات اتوکدی می باشد

ترسیمات اتوکدی این پروژه شامل قسمت های زیر هستند:

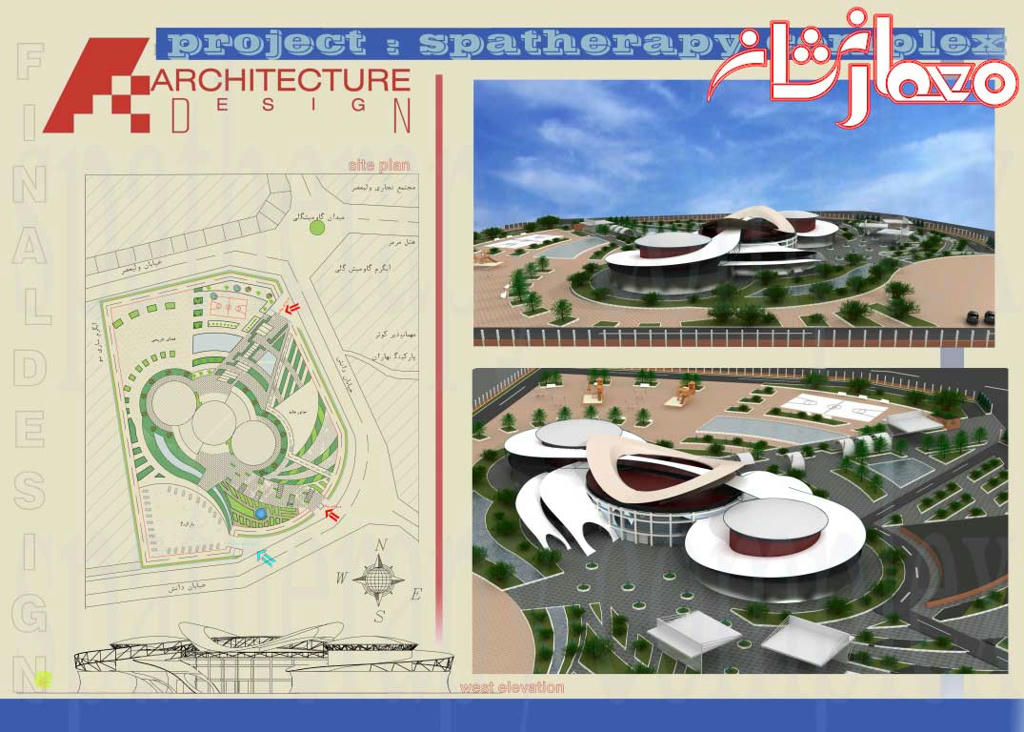

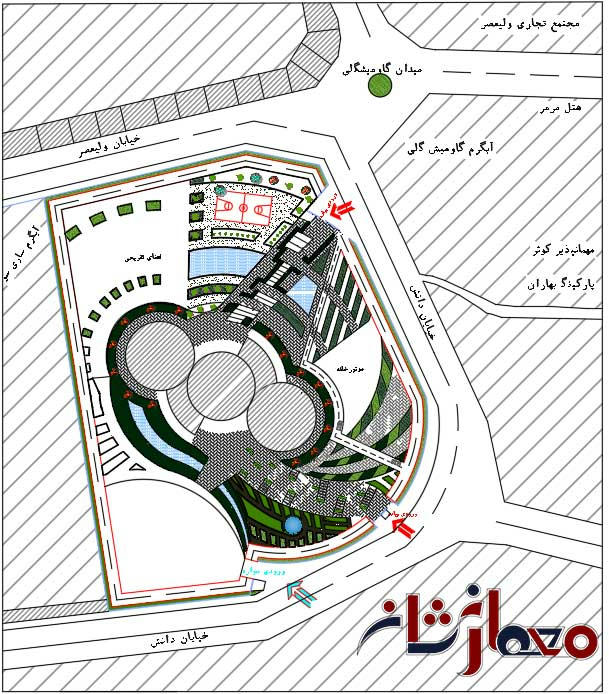

- سایت پلان (site plan)

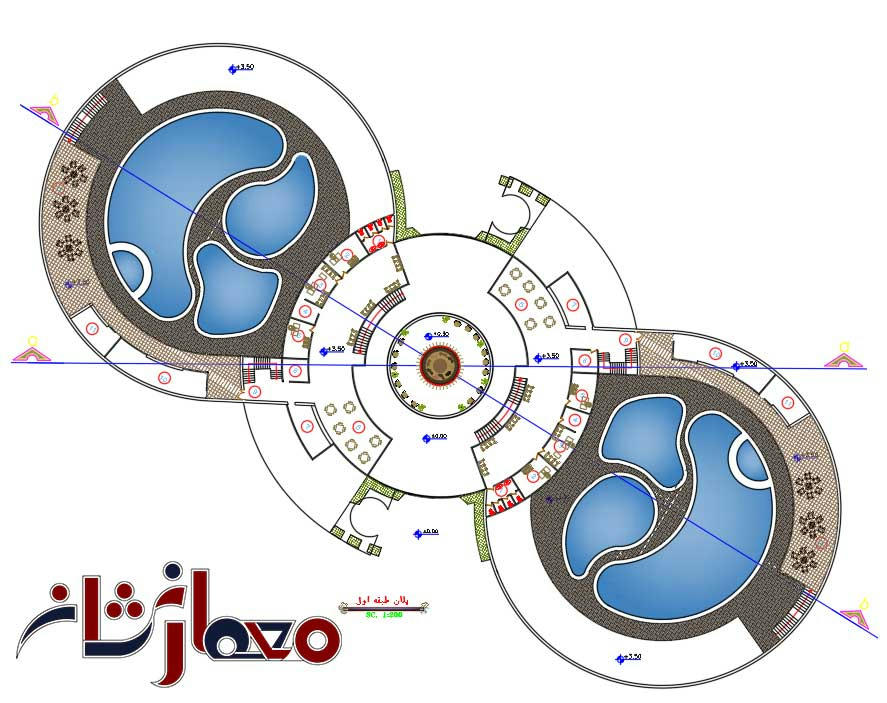

- پلان طبقه همکف و اول (Ground Floor Plan & Floor Plans First) بعضی از قسمت های طبقات شامل فضاهای زیر می باشند:

۱٫ ورودی مجتمع ۲٫ لابی مجتمع ۳٫ راهرو ارتباطی ۴٫ امانتداری ۵٫ بلیط فروشی - اطلاعات ۶٫ رختکن کارکنان ۷٫ تعویض کفش ۸٫ دوشهای عمومی ۹٫ حوضچه کُلُر ۱۰٫ سرویس عمومی ۱۱٫ سالن بدنسازی ۱۲٫وانهای عمومی ۱۳٫ جکوزی ۱۴٫ سونا ۱۵٫ محل نشستن و استراحت ۱۶٫ سونای تر ۱۷٫ دوشهای حمام سونا ۱۸٫ سونای خشک ۱۹٫ اتاق ماساژ ۲۰٫ اتاق کمک های اولیه و غریق نجات ۲۱٫ استخر بزرگ سالان ۲۲٫ استخر کودکان ۲۳٫ استخر آب ولرم ۲۴٫ استخر آب سرد ۲۵٫ آرایش و خشک کردن سر

۱٫ سرویس بهداشتی ۲٫ اتاق حراست ۳٫ اتاق ریاست ۴٫ آبدارخانه ۵٫ حسابداری ۶٫ انباری ۷٫ کافی شاپ ۸٫ فضای پذیرایی ۹٫ فضای دسترسی ۱۰٫ فروش وسایل استخر و استحمام ۱۱٫ بوفه

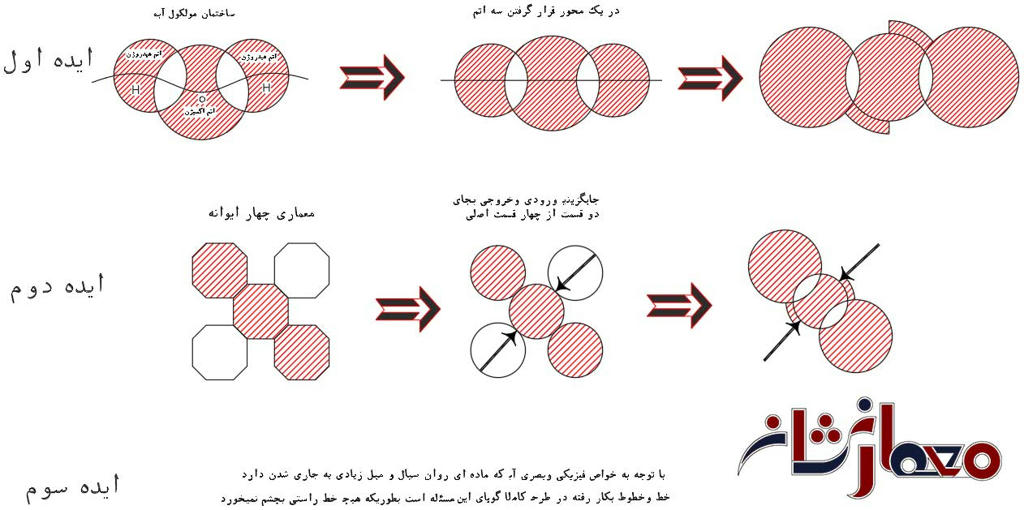

- کانسپت طرح (concept)

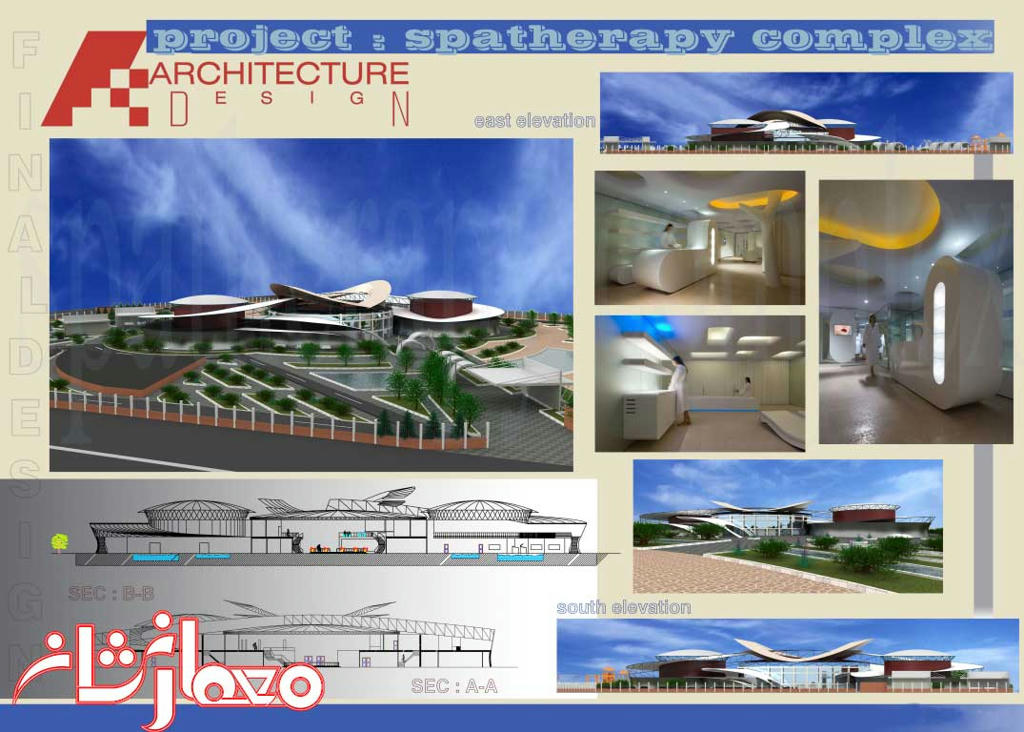

- دو عدد نما (elevation)

- دو عدد برش (section)

- تری دی اتوکدی (۳D)

***** تصاویر ترسیمات پروژه آب درمانی *****

معمارنشان | دانلود نقشه آبدرمانی سرعین به همراه پوستر کانسپت از مولکول آب

معمارنشان | دانلود نقشه آبدرمانی سرعین به همراه پوستر کانسپت از مولکول آب

معمارنشان | دانلود نقشه آبدرمانی سرعین به همراه پوستر کانسپت از مولکول آب

معمارنشان | دانلود نقشه آبدرمانی سرعین به همراه پوستر کانسپت از مولکول آب

معمارنشان | دانلود نقشه آبدرمانی سرعین به همراه پوستر کانسپت از مولکول آب

معمارنشان | دانلود نقشه آبدرمانی سرعین به همراه پوستر کانسپت از مولکول آب

معمارنشان | دانلود نقشه آبدرمانی سرعین به همراه پوستر کانسپت از مولکول آب

معمارنشان | دانلود نقشه آبدرمانی سرعین به همراه پوستر کانسپت از مولکول آب

معمارنشان | دانلود نقشه آبدرمانی سرعین به همراه پوستر کانسپت از مولکول آب

معمارنشان | دانلود نقشه آبدرمانی سرعین به همراه پوستر کانسپت از مولکول آب
