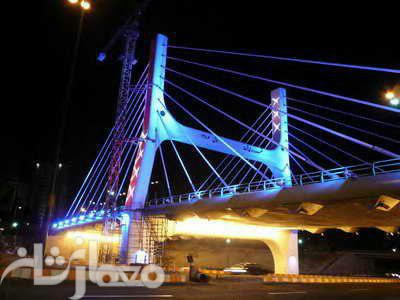

معرفی کابل

سازه های کابلی و نمونه های موردی ،کابل ها در ساختمان ها اعضای کششی محسوب میشوند. به همین علت از عناصری که کقاومت کششی بالایی در مقابل بارهای وارده دارند ساخته میشوند.

روش های ساخت،نوع چینش اعضای تشکیل دهنده کابل در کنار هم، وزن ،شکل و ساختارهای متفاوتی برای کابل ها وجود دارد.

کابلها انعطاف پذیرند زیرا قطر انها در مقابل طولشان بسیار کوچک است.و این انعطاف پذیری کابل ها نمایانگر مقاومت خمشی محدود انهاست.

بنابر این اصطلاح کابل در بر گیرنده:

  • کابل (رشته های در هم تافته)
  • عناصرصلب (میله)

سیمهای فلزی ،رشته ها و میله های باریک،مثال هایی از اعضای کششی هستند که رفتاری مانند کابل ها دارند.کابل ها از فلزاتی مانند فولاد و نیکل و … ساخته میشوند.کابل ها بسیار مقرون به صرفه میباشند چون سبب ساخت سازه ای سبکتر و باریک تر میشنود.

سازه-های-کابلی-و-نمونه-های-موردی

سازه-های-کابلی-و-نمونه-های-موردی

مزایای استفاده ازسازه های کابلی

  • مقاومت کششی فولاد همراه به کارایی کشش ساده باعث میشود ک کابل فولادی به عنوان یک عنصر سازه ای ایده آل برای پوشاندن دهانه های بزرگ به کار رود.
  •  سازه های کابلی امکان ایجاد فضاهای وسیع و بدون ستون را میدهند ،که برای بعضی عملکردها مانند آزمایشگاه ها و سالن های ورزشی و… بسیار مناسب است.
  • سازه های کابلی امکان ساخت پوشش های سبک و در عین حال مقاوم را روی دهانه های بزرگ میدهند.
  • رفتار سازه ای بسیار مناسبی دارند به این معنی که در مقابل بارها انعطاف پذیرند و خود را با نیرو ها تطبیق میدهند.
  • سازه های کابلی امکان ترکیب با سازه های دیگر را دارند.

معایب استفاده از کابل ها

  • در مقابل لرزش و ارتعاشات نامقاوم هستند.
  • در مقابل باد و زلزله نا مقاومند.
  • مثل سازه های غشایی،پوسته ای و… فرم پذیر نیستند و امکان ساخت سازه ای با فرم های خاص را ندارند.
سازه-های-کابلی-و-نمونه-های-موردی

سازه-های-کابلی-و-نمونه-های-موردی

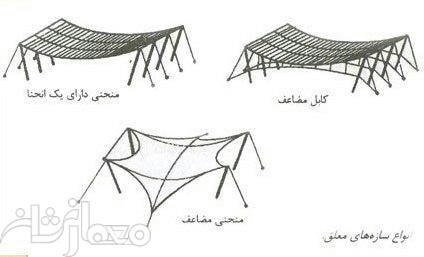

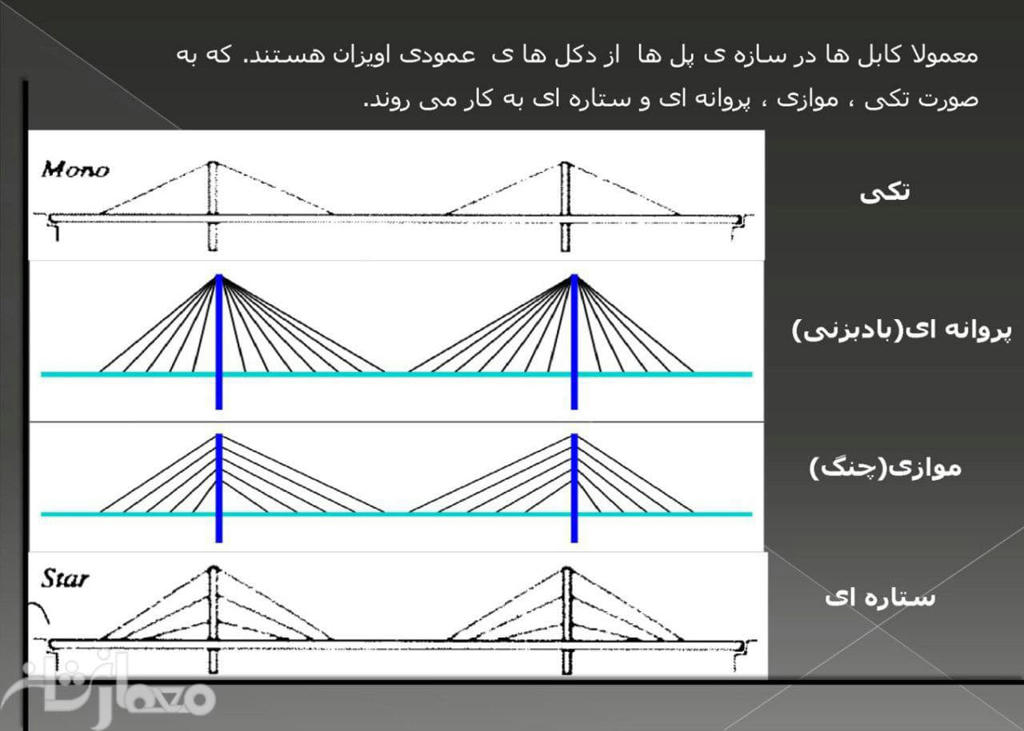

انواع سازه های کابلی

سازه های کابلی به سه دسته تقسیم میشوند :

  1. سازه های کابلی با یک انحنا:متشکل از یک یا چند کابل زنجیر وار  موازی که بین تکیه گاه های اصلی کشیده شده اند میباشد .
  2. سازه های کابلی مضاعف:شبیه به سازه های یک انحنا میباشند که کابل های تثبیت کننده در زیر کابل های معلق اصلی برای مقاومت در برابر نیروی رو به بالای باد اضافه شده است.
  3. سازه های کابلی با انحنای دو گانه (منحنی مضاعف):از نوع آنتی کلاسی به طوری ک کابل های معلق در یک دهنه و کابل های تثبیت کننده عمود بر آنها عمل میکند.
سازه-های-کابلی-و-نمونه-های-موردی

سازه-های-کابلی-و-نمونه-های-موردی





















نمونه هایی از سازه های کابلی با یک انحنا

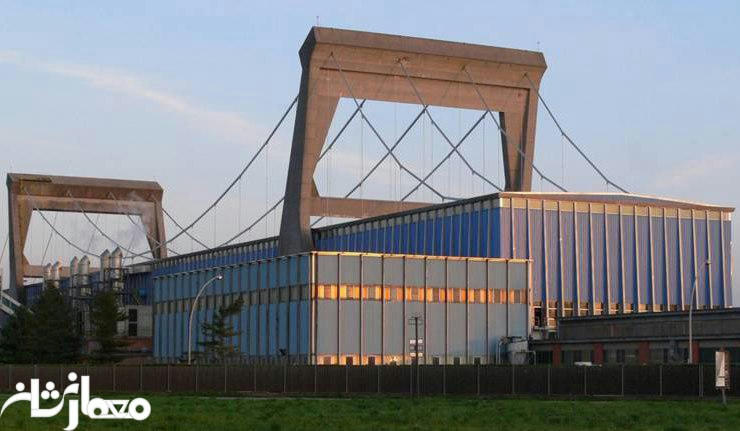

کارخانه کاغذسازی بورگو

  • طول دهانه مرکزی ۱۶۳متر است که از ۴ کابل های اصلی معلق و کابل های ثانویه عمودی تشکیل شده است.
  • تمام سازه اصلی روی چهار ستون بتنی به ارتفاع ۵۰متر نگه داشته شده است.



سازه-های-کابلی-و-نمونه-های-موردی

سازه-های-کابلی-و-نمونه-های-موردی

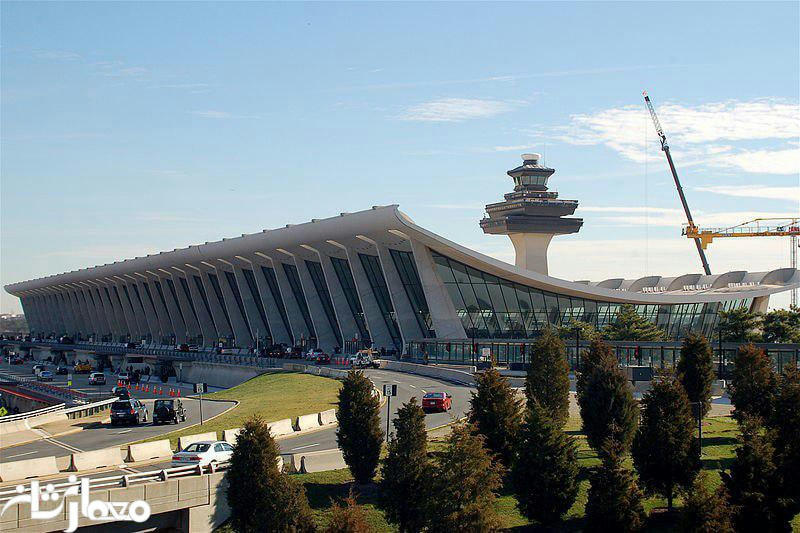

ترمینال دالاس

این ساختمان شبیه گهواره ای معلق در بین درختانی از بتن ،متشکل از ستون هایی منحنی طنابی موازی ،از جنس کابل فولادی به قطر ۲۵ میلیمتر با فاصله ی ۳ متر از یکدیگر که به وسیله پنل های پیش ساخته بتنی پوشانده شده اند .

سازه-های-کابلی-و-نمونه-های-موردی

سازه-های-کابلی-و-نمونه-های-موردی

جهت مطالعه بیشتر پاور پوینت را دانلود کنید…
